Trong bối cảnh ngành nội thất gỗ tại Việt Nam đang chuyển dịch mạnh mẽ sang công nghệ CNC, sản xuất theo mô-đun và tiêu chuẩn xuất khẩu khắt khe hơn vào năm 2026, việc nắm vững bản vẽ bàn ghế gỗ chuẩn kỹ thuật không còn là lựa chọn mà trở thành yêu cầu bắt buộc. Dù bạn là chủ xưởng gia công, thiết kế nội thất freelance, sinh viên ngành Kiến trúc – Nội thất hay đơn giản là người đam mê DIY (Làm Đồ Khुद – Do It Yourself), việc đọc hiểu, phân tích và tự tạo ra các bản vẽ kỹ thuật chính xác là chìa khóa quyết định thành bại của sản phẩm thành phẩm.
Bài viết này sẽ cung cấp một hướng dẫn toàn diện, từ các ký hiệu cơ bản, phân loại bản vẽ, quy trình vẽ kỹ thuật số (CAD/SketchUp/Fusion 360) cho đến kho tư liệu mẫu thực tế áp dụng cho xu hướng năm 2026, giúp bạn tự tin triển khai mọi dự án bàn ghế gỗ.
Có thể bạn quan tâm: Bản Lề Ghế Gấp 2026: Hướng Dẫn Chọn Mua, Loại Phân Biệt, Top Dòng Hot Nhất Và Bí Quyết Bảo Quản “sống Sót” Thép
Chương 1: Tại Sao Bản Vẽ Kỹ Thuật Lại Là “Xương Sống” Của Sản Xuất Năm 2026?
Nhiều người nhầm lẫn giữa “bản phác thảo ý tưởng” (sketch) và “bản vẽ kỹ thuật” (technical drawing/shop drawing). Năm 2026, với sự phổ biến của máy CNC router 5 trục, máy cắt laser CO2 và dây chuyền canh gờ tự động, sai số cho phép đã thu hẹp xuống mức ±0.1mm – ±0.2mm. Một bản vẽ thiếu cota, sai góc vuông hoặc không chỉ rõ hướng vân gỗ/nết dính keo sẽ dẫn đến:
1. Hỏng nguyên liệu: Gỗ tự nhiên (sồi, tần bì, gõ đỏ, xà cừ…) giá trị cao, cắt sai một chi tiết là hao hụt hàng trăm nghìn đồng.
2. Lỗi lắp ráp: Khâu móc, rãnh, đinh tán, vít nén không khớp khiến khung bị méo, rung lắc sau 6-12 tháng sử dụng.
3. Khó khăn trong quản lý chất lượng (QC): Không có tiêu chuẩn để đối chiếu khi nghiệm thu thành phẩm.
4. Rủi ro pháp lý/Thương hiệu: Sản phẩm không đạt tiêu chuẩn QCVN/QC tiêu chuẩn nội bộ, dễ bị khiếu nại, hoàn hàng.
Do đó, bản vẽ bàn ghế gỗ năm 2026 phải đáp ứng tiêu chí: Chính xác – Đầy đủ thông tin gia công – Dễ đọc hiểu cho thợ CNC/thợ tay – Tối ưu vật liệu.
Chương 2: Hệ Thống Ký Hiệu & Tiêu Chuẩn Vẽ Việt Nam (TCVN) Áp Dụng 2026
Trước khi vẽ, bạn phải “nói cùng một ngôn ngữ” với người gia công. Các tiêu chuẩn tham khảo bắt buộc (cập nhật/latest editions):
TCVN 3107:2023 (ISO 128-1:2020): Kỹ thuật đồ họa – Quy tắc chung cho bản vẽ kỹ thuật (Thay thế TCVN 3107:1993 cũ).
TCVN 3108:2023 (ISO 128-2:2020): Đường nét.
TCVN 3109:2023 (ISO 128-3:2020): Chữ viết, số viết.
TCVN 3110:2023 (ISO 128-4:2020): Cota.
TCVN 3111:2023 (ISO 128-5:2020): Chỉ kích thước, hình dạng, vị trí.
TCVN 10369:2014 (ISO 13567): Cấu trúc lớp (Layer) trong CAD – Rất quan trọng để quản lý file cho máy CNC.
2.1. Các Loại Đường Nét Bắt Buộc Phân Biệt (Theo Layer Màu Sắc Chuẩn)
Loại đường nét
Mô tả
Ứng dụng trong bản vẽ bàn ghế
Layer CAD gợi ý (Màu)
Đường nét liền dày (Thick Solid)
0.5 – 0.7mm
Đường viền chính (Outline), mặt cắt (Section line)
0_OUTLINE (Màu Đỏ/Trắng)
Đường nét liền mỏng (Thin Solid)
0.18 – 0.25mm
Đường kích thước (Dim line), đường kéo cota (Extension line), đường nét chìm (Hidden line – nếu ít), đường viền khung tên (Title block)
1_DIM, 2_HIDDEN (Màu Vàng/Cyan)
Đường nét chấm gạch (Dash-dot)
Dày, đoạn dài – chấm – đoạn ngắn
Đường trục đối xứng (Center line), đường mặt cắt (Cutting plane line)
3_CENTERLINE (Màu Xanh lá/Green)
Đường nét chấm gạch đôi (Double dash-dot)
Dày
Đường giới hạn chi tiết, đường chuyển động cực hạn
4_LIMIT (Màu Magenta)
Đường nét chấm (Dotted/Phantom)
Mỏng
Vị trí lắp đặt, vị trí thay thế, chi tiết lân cận
5_PHANTOM (Màu Xanh dương/Blue)
Lưu ý 2026: Khi xuất file DXF/DWG cho máy CNC, chỉ giữ lại Layer 0_OUTLINE (đường cắt) và Layer ENGRAVE (đường khắc/nét装饰). Xóa hẳn tất cả layer cota, chữ, trục, khung tên để máy không đọc nhầm thành đường cắt.
Chương 3: Phân Loại Bản Vẽ Bàn Ghế Gỗ Theo Mục Đích Sử Dụng
Một bộ hồ sơ thiết kế (Design Package) hoàn chỉnh năm 2026 thường bao gồm 3 cấp độ bản vẽ:
3.1. Bản Vẽ Khái Niệm / Concept Drawing (Cho Khách Hàng / Duyệt Ý Tưởng)
Phần mềm: SketchUp + Enscape/V-Ray, Blender, 3ds Max, Lumion.
Nội dung: Transhình 3D thực tế (Photorealistic), bảng màu vật liệu (Material board), phân diện không gian (Layout).
Đặc điểm: Đẹp, có ánh sáng, vật liệu, bối cảnh. KHÔNG có cota chi tiết gia công.
Định dạng xuất: JPG, PNG, MP4 (Walkthrough), Panorama 360.
3.2. Bản Vẽ Kỹ Thuật / Shop Drawing / Working Drawing (Cho Xưởng Sản Xuất – QUAN TRỌNG NHẤT)
Phần mềm: AutoCAD 2024/2025/2026, Fusion 360, SolidWorks, SketchUp Layout (cho dự án nhỏ).
Bộ bản vẽ chuẩn cho 1 bộ bàn ghế:

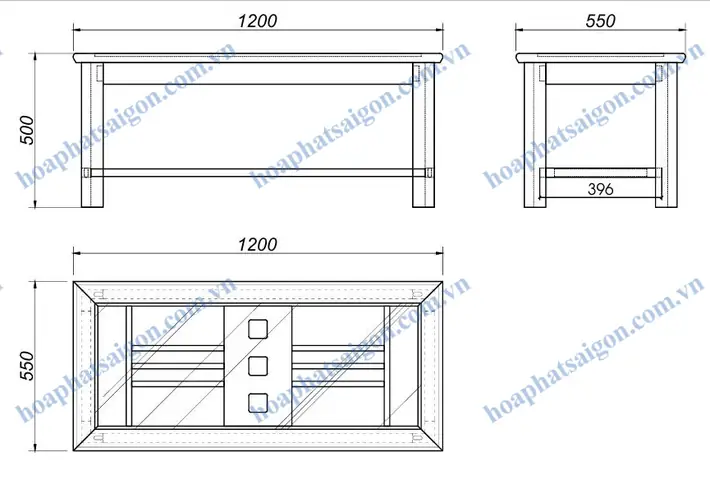

Mặt phẳng Tổng thể (General Arrangement – GA): Top view, Front view, Side view của toàn bộ bộ sản phẩm. Chỉ kích thước tổng (W x D x H), khoảng cách lắp đặt.
Phân giải chi tiết (Exploded View): Bản vẽ 3D isometric tách các chi tiết (chân bàn, mặt bàn, khung ghế, đệm, thanh ngang…). Gán Mã vật liệu (Part Number/Item Number) cho từng chi tiết.
Bản vẽ Chi tiết từng Bộ phận (Part Drawings):Mỗi chi tiết một trang A3/A4.
Mặt phẳng, mặt cắt, mặt nhìn.
Cota đầy đủ: Kích thước tổng, kích thước vị trí lỗ khoan, rãnh, móc, góc cắt.
Chú thích gia công: Hướng vân gỗ (Grain direction), độ dày tấm sau khi cạo (Finished thickness), loại keo, loại vít/đinh, yêu cầu mài, bo góc (R=3, R5…), lỗ chìm vít (Counterbore depth).
Bản vẽ Lắp ráp (Assembly Drawing): Chỉ dẫn thứ tự lắp, moment vặn vít, kiểm tra vuông góc, kiểm tra đường chéo.
Bảng tư liệu / BOM (Bill of Materials): Danh sách chi tiết: Mã, Tên, Kích thước thô (Raw size), Kích thước thành (Finished size), Loại gỗ/MDF/HDF, Số lượng, Ghi chú (Đối xứng, L/R…).
3.3. Bản Vẽ Chương Trình CNC / Nesting Drawing (Cho Máy Cắt Tự Động)

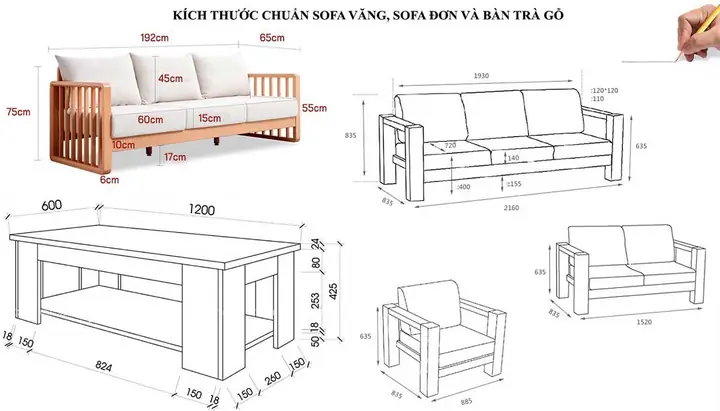

Bản Vẽ Bàn Ghế Gỗ
Có thể bạn quan tâm: Tổng Hợp Bản Vẽ Bàn Ghế Chi Tiết, Chuẩn Kỹ Thuật 2026: Từ Lý Thuyết Đến Thực Hành Cho Người Mới Bắt Đầu
Nội dung: Bố trí chi tiết lên tấm gỗ nguyên tấm (Nesting) để tối ưu hao hụt. Tạo đường dao (Toolpath): Cắt ngoài (Profile), Cắt trong (Pocket/Drilling), Khắc (Engraving/V-carving).
Đầu ra: File G-code (.nc, .tap, .cnc) riêng cho từng loại máy (Biesse, Homag, SCM, Anderson, máy Việt Nam như ATC, VietCNC…).
Chương 4: Quy Trình Tạo Bản Vẽ Chuẩn Kỹ Thuật Số (Digital Workflow 2026)
Thực tế năm 2026, quy trình “Vẽ tay -> Scan -> CAD” đã lỗi thời. Quy trình chuyên nghiệp là Parametric Design (Thiết kế tham số).
Bước 1: Thu Thập Thông Số Đầu Vào (Design Brief)
Kích thước không gian lắp đặt (Kích thước sàn, cao trần, vị trí cửa/sổ/điện/nước).
Chức năng sử dụng: Bàn ăn (6/8/10 người), bàn làm việc (Standing desk), bàn cafe, ghế bành, ghế bar…
Người sử dụng: Chiều cao trung bình (Tính Ergonomics – Nhân tố học).
Ngân sách & Vật liệu: Gỗ tự nhiên (Sồi, Tần bì, Xoan, Gõ…), Gỗ công nghiệp (MDF MFC, HDF, Plywood BB/CP, Melamine, HPL, Compact laminate).
Bước 2: Thiết Kế Mô Hình 3D Tham Số (3D Parametric Modeling)
Công cụ đề xuất 2026:Fusion 360 (Miễn phí cho cá nhân/startup, mạnh về Parametric & CAM), SolidWorks (Chuẩn công nghiệp), SketchUp + Profile Builder / PlusSpec (Nhanh cho nội thất mô-đun), Blender + CAD Sketcher (Miễn phí, mạnh đang lên).
Tư duy Parametric: Không vẽ đường nét tĩnh. Hãy tạo các User Parameters (Tham số người dùng):
Thickness_Top = 40mm
Thickness_Leg = 60x60mm
Tenon_Size = 12x30mm
Mortise_Depth = 25mm
Gap_Glue = 0.2mm (Khoảng hở dính keo).
CNC_Tool_Dia = 6mm (Đường kính dao frais).
Lợi ích: Thay đổi Thickness_Top từ 40mm -> 50mm, toàn bộ mô hình 3D, bản vẽ 2D, BOM, toolpath CNC tự động cập nhật. Không cần vẽ lại từ đầu.
Bước 3: Tạo Bản Vẽ 2D Từ Mô Hình 3D (Drawing Generation)
Sử dụng môi trường Drawing Workspace (Fusion 360), Make Drawing from Part/Assembly (SolidWorks), Layout (SketchUp).
Cài đặt Template (Định mẫu) riêng: Khung tên (Title Block) có Logo công ty, Mã bản vẽ (Drawing Number), Phiên bản (Rev), Trang/Trang tổng, Chuẩn cota (ISO/DIN), Hệ đơn vị (mm).
Tự động hóa: Sử dụng script/Lisp (AutoCAD) hoặc API (Fusion 360) để tự động điền BOM, xuất PDF/DXF hàng loạt.
Bước 4: Kiểm Tra Va Chạm & Khả Thi Gia Công (DFM – Design for Manufacturing)
Kiểm tra va chạm (Interference Check): Vít có đụng vít khác không? Dao CNC có cắt được góc vuông 90 độ không (Cần bo góc R = bán kính dao)?
Kiểm tra hướng vân: Mặt bàn vân dọc chiều dài. Chân bàn vân dọc chiều cao. Khung ghế vân theo chiều lực chính.
Kiểm tra độ bền (FEM cơ bản): Fusion 360/SolidWorks Simulation có thể mô phỏng lực ngồi 150kg lên ghế, lực ép 50kg lên giữa bàn để kiểm tra ứng suất Von Mises, biến dạng. Năm 2026, đây là tiêu chuẩn tối thiểu cho hàng xuất khẩu/cao cấp.
Bước 5: Xuất File Gia Công (CAM/Nesting)
Chọn chiến lược dao: Dao cắt thẳng (Upcut/Downcut/Compression) tùy vật liệu (Gỗ tự nhiên dùng Compression/Downcut để không xé vân mặt trên/mặt dưới).
Tabs (Mỏm giữ tấm): Tính toán số lượng, vị trí, kích thước tab để tấm không rung, dễ bẻ gãy sau cắt.
Nesting: Tự động hoặc thủ công để hao hụt < 15% (Gỗ tự nhiên) hoặc < 8% (Gỗ công nghiệp tấm).
Chương 5: Phân Tích Chi Tiết Cấu Tạo & Cách Vẽ Các Bộ Phận Quan Trọng
Đây là phần “xương sống” kỹ thuật. Nắm vững các chi tiết sau, bạn vẽ được 90% các loại bàn ghế.
5.1. Mặt Bàn (Table Top) – “Mặt Tiền” Của Sản Phẩm
Các loại cấu tạo phổ biến 2026:
1. Tấm nguyên khối (Solid Slab / Wide Plank): Ghép thanh gỗ tự nhiên (Lamellar/Edge-glued). Yêu cầu bản vẽ: Chỉ rõ kích thước thành phẩm (L x W x T). Quy tắc ghép thanh: Chiều rộng thanh 40-80mm (tránh cong vênh), hướng vân xoay xen kẽ (Heartwood/Sapwood alternating) để cân bằng ứng suất. Đánh dấu vị trí ghép vân (Bookmatch/Slipmatch) nếu đẹp. Cota quan trọng: Khoảng cách lỗ khoan chân bàn từ mép, đường bo góc (Radius), rãnh hứng nước (nếu bàn ngoài trời), lỗ lắp khung khô (Apron brackets).
2. Khung + Tấm lót (Frame & Panel / Apron construction): Khung gỗ massivé viền, giữa lót MDF/HDF/Plywood dán veneer hoặc gỗ mỏng. Bản vẽ: Phải vẽ chi tiết khung (Stile/Rail), móc rãnh (Mortise & Tenon/Dowels/Dominos/Biscuits), kích thước tấm lót (nhỏ hơn khung 3-5mm mỗi bên để giãn nở).
3. Bàn có cơ cấu (Extendable/Folding/Height Adjustable): Bản vẽ:BẮT BUỘC vẽ động (Motion study). Vẽ trạng thái Thu gọn & Mở rộng. Chỉ rõ đường di chuyển, khe hở an toàn (Safety gap > 8mm theo EN 12521), vị trí khóa an toàn.
Chi tiết “Công nghệ mới 2026” trên mặt bàn: Hệ thống cáp ngầm (Cable management): Rãnh fr CNC, nắp hứng nhựa/metal, khe hở 15-20mm sau lưng màn hình. Khung khô kim loại (Metal Apron Frame): Dùng profile nhôm đen/ép lực hoặc thép mạ kẽm. Bản vẽ phải có file STEP/IGES cho nhà gia công kim loại, chỉ rõ lỗ khoan M6/M8 khớp với chân bàn gỗ.
5.2. Chân Bàn (Table Legs) – Thẩm Mỹ & Cấu Trúc
Phân loại theo cấu trúc nối (Joinery) – Yêu cầu bản vẽ khác nhau:
Loại chân
Cấu tạo nối
Yêu cầu bản vẽ kỹ thuật đặc biệt
Chân trụ tròn/vuông đơn
Móc chìm (Blind Mortise & Tenon) hoặc Đinh tán (Dowels) + Keo
Cota chính xác: Chiều sâu móc, kích thước móc (chênh lệch 0.1-0.2mm so với móc), góc bo chân (Taper angle), vị trí lỗ khoan đinh tán.
Chân khung (Trestle/Pedestal)
Nối ngang (Stretcher) bằng Móc rãnh / Half-lap / Domino
Kiểm tra vuông góc 90 độ. Vẽ mặt cắt ngang khung nối. Chỉ rõ lỗ điều chỉnh (Leveler/Glide) M8/M10 tại chân.
Chân kim loại (Hairpin, U-shape, X-shape, Spider)
Hàn/Bolt vào mặt bàn
File 3D riêng cho kim loại. Chỉ rõ: Ép mài (Countersink) cho vít M8 x 30/40mm. Khoảng cách giữa 2 chân (Span) để tính độたわみ (Deflection) mặt bàn.
Chân điều chỉnh cao (Standing Desk Leg)
Khung nâng hạ điện/cơ
Bản vẽ bố trí lỗ gắn motor, control box, keypad. Tuân thủ chuẩn BIFMA X5.5 / EN 527-1.
Mẹo vẽ 2026: Dùng Block/Dynamic Block (AutoCAD) hoặc Component/Configurations (SW/Fusion) cho chân bàn. Tạo 1 lần, dùng nhiều kích thước (700, 720, 750, 900, 1050mm) chỉ bằng cách kéo thả/thay tham số.
Bản Vẽ Bàn Ghế Gỗ
Có thể bạn quan tâm: Bản Lề Ghế Sofa: Hướng Dẫn Toàn Diện Về Loại, Chất Liệu, Công Dụng Và Xu Hướng Thiết Kế Năm 2026
5.3. Ghế (Chairs) – Đỉnh Cao Của Kỹ Thuật Nối Gỗ
Ghế chịu lực phức tạp (Moment, Shear, Torsion) hơn bàn rất nhiều. Bản vẽ ghế năm 2026 phải thể hiện rõ:
A. Khung Ghế (Frame)
Chân trước / Chân sau (Front/Rear Legs): Thường cong (Curved/Tapered). Bản vẽ phải có Mặt phẳng chiếu (Profile view) chính xác đường cong (Spline/Arc dimensions) để lập trình CNC 4/5 trục hoặc khuôn gấp nhiệt (Bending form).
Nối Móc rãnh (M&T): Chuẩn nhất. Vẽ chi tiết móc (Tenon) trên thanh ngang, rãnh (Mortise) trên chân. Góc móc: Thường 90 độ nhưng chân cong => Móc phải cắt góc bù (Splayed tenon) hoặc dùng Domino/Dowel dễ dàng hơn.
Nối Domino (Festool): Chỉ vẽ vị trí trung tâm lỗ, đường kính (D8, D10, D14), độ sâu.
Khung lưng (Backrest Frame): Nối vào chân sau. Góc nghiêng (Rake angle) thường 95° – 110°. Bản vẽ phải cota góc này chính xác.
B. Mặt Ngồi (Seat)
Mặt ngồi phẳng (Flat seat): Tấm gỗ/MDF dán veneer/HPL. Cota: Kích thước, bo góc, Lỗ thoát khí (Breather holes) 2-3 lỗ Ø5-8mm dưới đệm (tránh bong keo do áp suất).
Mặt ngồi cong (Scooped/Contoured seat):Xu hướng cao cấp 2026.
Cách vẽ: Mô hình 3D Surface (T-Spline/SubD/Freeform). Xuất file STL/STEP cho máy CNC 5 trục gia công mặt 3D (3D carving).
Bản vẽ 2D: Không cota được mặt cong. Chỉ ghi: “Gia công theo file 3D Tên file.stl. Độ dày thành phẩm tại điểm thâm nhất: 18mm. Dung sai ±0.3mm. Mài mịn grain 180-240.”
Nối thanh dọc vào khung: Móc rãnh ngang (Thuộc khung) – Móc dọc (Thuộc thanh). Rất khó vẽ 2D. Khuyến nghị: Vẽ 3D Assembly, xuất file CNC riêng cho khung và cho từng thanh dọc.
D. Đệm & Bọc (Upholstery) – Phần Mềm Trong Bản Vẽ Gỗ
Bản vẽ gỗ phải để khoảng hở (Rabbet/Reveal) cho vải/bọc nẹp.
Cota: Độ dày đệm foam (50mm, 80mm…), độ dày vải, chiều sâu rãnh gấp vải (thường 8-10mm).
Chỉ rõ: Loại foam (HR35, CMHR, Memory), độ cứng (ILD/IFD), vải (Martindale > 30.000 chu kỳ cho công cộng).
Chương 6: Các Lỗi Thường Gặp Trên Bản Vẽ & Cách Khắc Phục (Checklist 2026)
Trước khi xuất file cho xưởng, hãy chạy Checklist sau (Có thể tự động hóa bằng Lisp/Script):
Đơn vị: Toàn bộ bản vẽ là mm (Không phải inch, cm, m). Kiểm tra UNITS -> Insertion scale = Millimeters.
Tỷ lệ (Scale): Model Space vẽ 1:1. Layout/Viewport scale đúng (1:5, 1:10, 1:20…). Text height trong Viewport = 2.5mm – 3mm (giấy A3).
Layer: Đã tách layer chuẩn (Outline, Dim, Text, Hidden, Center, Hatch, Viewport). Layer 0 chỉ dùng cho Block definition.
Cota (Dimensions):
Không cota trùng lặp (Over-dimensioning).
Không cota trên đường nét đối tượng (Dim line không đè lên Object line).
Cota cơ sở (Baseline/Chain) thay vì cota từng cái một (Series) để tránh tích lũy sai số.
Cota góc (Angular dim) cho các chân cong, móc nghiêng.
Cota tham chiếu (Reference/Parenthesized dimensions) cho kích thước tổng thể/check.
Khoảng hở gia công (Manufacturing Tolerances):
Móc rãnh: Móc nhỏ hơn rãnh 0.15 – 0.3mm (tùy độ ẩm gỗ, loại keo).
Lỗ đinh tán (Dowel): Lỗ = Đường kính đinh (Ø8, Ø10). Độ sâu = 1/2 chiều dài đinh + 2mm keo.
Hướng vân gỗ (Grain Direction): Đã đánh mũi tên chỉ hướng vân trên TẤT CẢ các chi tiết gỗ massivé trên bản vẽ Part Drawing. Quan trọng cho độ bền và thẩm mỹ.
BOM (Bill of Materials): Khớp 100% với Balloon number trên bản vẽ Assembly/Exploded. Đã tính hao hụt cắt (Kerf loss ~ 3-5mm/tấm).
Chú thích vật liệu (Material Specs): Ghi rõ: “Gỗ Sồi Mỹ nhập khẩu, độ ẩm 8-10%, cạo mịn 2 mặt, dày 26mm”. Không ghi chung chung “Gỗ sồi”.
Hoàn thiện (Finishing Notes): “Sơn PU 2 thành phần, 3 lớp sơn 1 lớp nền, mài grain 320 giữa các lớp. Màu: Walnut SC-12. Độ bóng 15-20 Gloss (Matte).”
An toàn (Safety): Bo góc tất cả cạnh tiếp xúc người (R ≥ 2mm, khuyến nghị R3-R5). Khe hở ngón tay (Finger trap) < 5mm hoặc > 12mm (Theo EN 71/EN 12521).
Chương 7: Xu Hướng Thiết Kế & Bản Vẽ Bàn Ghế Năm 2026 (Trend Watch)
Nắm bắt xu hướng để bản vẽ của bạn “bán được hàng” hoặc “được like” trên Behance/Pinterest/LinkedIn năm 2026:
1. Thiết Kế Mô-đun & Thích Nghi (Modular & Adaptive)
Bàn ghế “Lego cho người lớn”: Hệ thống chân bàn chuẩn hóa (Grid 32mm hoặc 25mm), mặt bàn thay đổi kích thước/hình tròn/vuông/chữ nhật.
Yêu cầu bản vẽ: Thư viện chi tiết chuẩn (Standard Parts Library). Bản vẽ lắp ráp mô-đun (Configurator drawing). File CAD paramétric cho phép khách hàng tự config size trên web (Web-based CAD configurator).
2. Gỗ Công Nghệ Cao & Bền Vững (Engineered Wood & Sustainability)
CLT (Cross Laminated Timber), Glulam, LVL: Dùng cho bàn lớn, bàn hội trường, cấu trúc hầm rượu.
Gỗ nhiệt xử lý (Thermowood), Gỗ Acetylated (Accoya): Cho bàn ghế outdoor (Outdoor furniture boom 2024-2026).
Bản vẽ: Chỉ rõ Grade gỗ (NS/VI/VII), chứng chỉ FSC/PEFC, lớp keo chịu nước (D4), bo vân cạnh (Edge banding laser/PUR).
3. Tích Hợp Công Nghệ (Tech-Integrated Furniture)
Bàn làm việc thông minh: Sạc không dây (Qi) gắn dưới mặt bàn (khoảng cách 3-4mm), cổng USB-C PD 100W, màn hình nâng hạ motorized, cảm biến ngồi/đứng, điều khiển App.
Bản vẽ: Phải có Sơ đồ điện (Wiring diagram), Bố trí ống dẫn dây (Cable routing), Khoảng không lắp thiết bị (Clearance envelope). Hợp tác thiết kế với kỹ sư Mechatronics.
4. Thiết Kế Hồi Sinh / Khử Carbon (Regenerative / Low Carbon)
Sử dụng gỗ tái chế (Reclaimed wood), gỗ từ rừng trồng người (Plantation), keo base nước (Water-based), sơn base nước, bao bì phân hủy.
Bản vẽ: Tính toán LCA (Life Cycle Assessment) sơ bộ: Khối lượng CO2eq/kg sản phẩm. Ghi chú “Thiết kế để tháo rời (Design for Disassembly – DfD)”: Dùng vít/bolt thay vì keo dán vĩnh viễn, gắn tag vật liệu (Material passport QR code).
5. Phong Cách “Japandi” & “Organic Modern” Vẫn Đỉnh Cao
Đường cong mềm mại (Organic curves), chân bàn hình nước chảy, góc bo lớn (R20-R50mm), màu trung tính (Beige, Greige, Sage Green, Charcoal).
Thách thức bản vẽ: Khó cota đường cong. Giải pháp 2026: Cung cấp file DXF/DWG đường cắt CNC chính xác + File STEP/STL cho mặt 3D. Trên bản vẽ 2D chỉ cota: “Đường cong theo file CAD layer CNC_PROFILE. Kiểm tra mẫu đầu tiên (First Article Inspection) bằng gauge/khuôn kiểm tra.”
Chương 8: Kho Tư Liệu & Nguồn Tải Bản Vẽ Miễn Phí / Trả Phí (Cập Nhật 2026)
Cảnh báo: Bản vẽ tải về internet thường chỉ mang tính tham khảo (Concept/Reference). TUYỆT ĐỐI KHÔNG DÙNG TRỰC TIẾP ĐỂ GIA CÔNG nếu không kiểm tra, hiệu chỉnh cota, vật liệu, kết cấu phù hợp thực tế xưởng bạn.
8.1. Nguồn Miễn Phí (Free – Reference Only)
GrabCAD Community: Khổng lồ, nhiều model SW/STEP/IGES/SLDPRT. Tìm từ khóa: “Wooden Chair Parametric”, “Table CNC”, “Joinery Details”.
Thingiverse / Printables / Cults3D: Nhiều file DXF/SVG cho cắt laser/CNC router nhỏ (Bàn ghế gỗ dán, mô hình kit).
SketchUp 3D Warehouse: Rất nhiều model nội thất Việt Nam (Tìm “Bàn ăn gỗ sồi”, “Ghế bành hiện đại”). Dùng Extension “Export DXF/DWG” hoặc “SketchUp to Layout”.
Pinterest / Behance / Dribbble: Tìm “Shop Drawing Furniture”, “Furniture Technical Drawing”, “Joinery Details” để học cách trình bày, cota, layout của các studio lớn (Vietnam, Italy, Denmark, Japan).
Thư viện TCVN Online (tcvn.gov.vn / cuidb.com): Tra cứu chính xác tiêu chuẩn mới nhất (TCVN 3107:2023…).
Có thể bạn quan tâm: Bản Lề Ghế Gập Ngả 2026: Hướng Dẫn Chọn Mua, Top Dòng Hot Nhất & Bí Quyết Bảo Quản “sống Sót” Mọi Thời Tiết
Woodworking for Mere Mortals / Jay Bates / Matthias Wandel (Plans): Bản vẽ PDF/CAD chi tiết, test build kỹ, phù hợp xưởng nhỏ/vừa.
Festool / Lamello / Domino Plans: Bản vẽ tối ưu cho hệ thống nối Domino/Biscuit/Lamello.
Cabinet Vision / bSolid / Xilog Libraries: Nếu xưởng dùng phần mềm này, mua thư viện chi tiết chuẩn hóa (Hardware library: Blum, Hettich, Hafele, DTC, GTV…).
Fusion 360 / SolidWorks Toolbox / Content Center: Thư viện vít, đinh, khóa, bánh xe, chân bàn kim loại chuẩn DIN/ISO/ANSI/JIS – Tự động cập nhật BOM.
Các Studio thiết kế nội thất Việt Nam hàng đầu (Gỗ Nhà Làm, Mộc & Mây, Mộc Art, VGWood…): Một số bán gói bản vẽ “Ready-to-cut” cho các mẫu best-seller.
Chương 9: Hướng Dẫn Đọc Bản Vẽ Cho Người Mới (Reading Guide 2026)
Nếu bạn là chủ xưởng/quản lý sản xuất nhận bản vẽ từ thiết kế viên/khách hàng:
Xem Khung Tên (Title Block) trước:
Tên dự án / Mã bản vẽ / Phiên bản (Rev) / Ngày / Trang / Tổng trang / Tỷ lệ (Scale) / Vẽ / Kiểm tra / Phê duyệt.
Quan trọng: Đảm bảo bạn cầm Rev mới nhất (Rev C thay thế Rev B). In sai Rev = sản xuất sai = tiền oan.
Xem Bản vẽ Tổng thể (GA – General Arrangement):
Hình dung sản phẩm thành phẩm. Kích thước tổng (W x D x H). Vị trí lắp đặt.
Xem Bản vẽ Phân giải (Exploded View) & BOM:
Đếm số lượng chi tiết. Đối chiếu Mã chi tiết (Item No.) trên bản vẽ với BOM.
Xác định chi tiết nào Đối xứng (Symmetrical – L/R), chi tiết nào Độc nhất (Unique). In nhãn dán (Label) cho từng bộ chi tiết khi cắt xong.
Xem Bản vẽ Chi tiết từng bộ phận (Part Drawings):
Tập trung vào: Kích thước thô (Raw size) để cắt tấm/gỗ thô vs Kích thước thành (Finished size) sau cạo/mài.
Kiểm tra Hướng vân (Grain arrow).
Kiểm tra Lỗ khoan/Rãnh/Móc: Vị trí, kích thước, độ sâu, góc.
Kiểm tra Yêu cầu hoàn thiện (Finishing notes) trên từng chi tiết.
So sánh với File CNC (Nếu có):
Mở file DXF/G-code bằng phần mềm xem (NC Viewer, EstlCAM, bCNC). So sánh đường cắt với bản vẽ PDF. Kiểm tra Tab, Lead-in/Lead-out, Thứ tự cắt (Inside -> Outside).
Phê duyệt Mẫu Đầu Tiên (First Article Inspection – FAI):
Lấy 1 bộ chi tiết đầu ra khỏi máy/hoàn thiện thủ công.
Đo đạc toàn bộ cota quan trọng (Critical dimensions) so với bản vẽ.
Kiểm tra khớp nối (Fit), vuông góc, mặt phẳng, bề mặt.
Ký duyệt “OK for Mass Production” mới cho chạy loạt.
Chương 10: Mẹo “Pro” Cho Năm 2026 – Tự Động Hóa & AI Hỗ Trợ
1. Tự Động Hóa BOM & Cutlist (Cutting Optimization)
Sử dụng CutList Plus fx, OptiCut, MaxCut, Cutting Optimization Pro (Có bản web/app mobile 2026).
Input: Danh sách chi tiết từ BOM (Excel/CSV export từ CAD/3D).
Output: Sơ đồ cắt tấm (Nesting diagram) tối ưu hao hụt, báo cáo chi phí vật liệu, nhãn dán mã vạch/QR cho từng chi tiết.
2. AI Hỗ Trợ Thiết Kế & Vẽ (AI-Assisted Design)
Generative Design (Fusion 360 / nTopology): Nhập điều kiện: “Chân bàn chịu lực 200kg, vật liệu Sồi, gia công CNC 3 trục, khối lượng nhẹ nhất”. AI sinh ra hàng trăm lựa chọn cấu trúc lattice/organic. Bạn chọn 1 cái đẹp -> Xuất bản vẽ.
Text-to-CAD (Zoo.dev / CadQuery / Build123d – Python based): Viết code Python để sinh model 3D paramétric. Năm 2026, LLM (ChatGPT/Claude/Gemini) viết code CadQuery cực giỏi. Ví dụ prompt: “Viết script CadQuery tạo chân bàn gỗ vuông 60x60mm, cao 710mm, bo góc dưới R10mm, móc rãnh ngang kích thước 15x30mm ở cao 100mm từ đáy, lỗ điều chỉnh chân M8 giữa đáy.”
AI Check Drawing: Upload PDF bản vẽ -> AI phân tích: “Thiếu cota lỗ khoan chân sau”, “Góc móc không khớp góc nghiêng chân”, “Thiếu chỉ hướng vân”.
3. Quản Lý Phiên Bản & Hợp Tác (PLM/PDM Lightweight)
Không gửi file qua Zalo/Email tên Ban_ve_ban_final_v2_CUOI_CUNG.dwg.
Dùng Autodesk Construction Cloud (ACC), Onshape (Cloud-native CAD), GrabCAD Workbench, Git (GitHub/GitLab) + LFS cho file CAD.
Lịch sử thay đổi (History), So sánh phiên bản (Compare), Duyệt bản vẽ (Approval workflow) trực tuyến.
Chương 11: Case Study Thực Tế – Phân Tích Bản Vẽ “Bàn Ăn Thông Minh Mô-đun 2026”
Giả lập một dự án thực tế để áp dụng lý thuyết.
Yêu cầu: Bàn ăn 6-10 người, mở rộng trung tâm (Center extension), tích hợp sạc không dây, chân kim loại đen mát, mặt bàn gỗ Sồi trắng 40mm. Xuất khẩu Mỹ (CARB2, EPA TSCA Title VI).
Bộ bản vẽ bao gồm (15 trang A3):
Trang
Tên Bản Vẽ
Nội Dung Chính
Lưu Ý Đặc Biệt 2026
01
Cover Sheet
Danh sách bản vẽ, Rev history, Vật liệu chính, Chuẩn áp dụng (ASTM D7032, BIFMA X5.5), Màu sơn (RAL 9005 Matte cho chân kim loại).
QR Code link đến thư mục Project trên Cloud (ACC/Onshape).
02
GA – General Arrangement
Top, Front, Right, Iso view. Kích thước: Đóng 1800mm -> Mở 2600mm. Cao 750mm. Khoảng chân ngồi (Knee clearance) ≥ 680mm.
Chú thích: “Hệ thống sạc Qi vị trí tâm bàn, độ sâu 12mm từ mặt trên”.
03
Exploded View & BOM
Iso tách 15 chi tiết. Bảng BOM 15 dòng: Mã, Tên, SL, Kích thước thô/thành, Vật liệu,Trọng lượng, Chi phí ước tính.
Phân loại: A (Gỗ), B (Kim loại), C (Điện tử), D (Khung lắp ráp).
04
Part: Table Top – Main
Mặt phẳng, 2 mặt cắt dọc/ngang. Cota: L x W x 40mm. Bo góc R50mm. Hệ thống rãnh cáp CNC (độ sâu 8mm, rộng 30mm). Lỗ khoan chân kim loại (Pattern 4 lỗ M8). Lỗ khoan khóa mở rộng (4 lỗ Ø12mm).
Chỉ rõ: Hướng vân dọc chiều dài 1800mm. Độ ẩm gỗ 6-8% (Xuất khẩu Mỹ). Keo D4.
05
Part: Table Top – Extension Leaf (2 pcs)
Tương tự trang 4. Kích thước 400mm x 900mm x 40mm. Chi tiết móc khóa (Locking mechanism mortise) tích hợp trong thân tấm.
Yêu cầu: Mặt dán veneer 2 mặt (2-sided veneer) để 2 mặt đều đẹp khi thu gọn.
06
Part: Metal Leg Frame (Welded Assembly)
Bản vẽ kim loại riêng (STEP file đính kèm). Profile nhôm 80x40x3mm / Thép 60x60x2.5mm. Hàn MIG/TIG. Mài hàn phẳng. Mạ kẽm + Sơn bột (Powder coat) RAL 9005 Texture. Lỗ khoan gắn mặt bàn (Ø9mm chìm M8x20). Lỗ gắn motor nâng hạ (nếu có).
Yêu cầu: Độ phẳng độ chân ≤ 0.5mm/m. Moment xoắn khung ≥ 500Nm.
07
Mechanism: Extension System (Slides/Gears)
Bản vẽ lắp ráp cơ cấu kéo trượt (Telescopic slides / Gear rack). Cota vị trí lắp trên khung kim loại. Lực kéo < 30N. Khóa an toàn tự động khi mở/đóng.
Quan trọng: Khe hở an toàn (Safety gap) ≥ 12mm giữa 2 nửa mặt bàn khi đóng (Chuẩn UL/EN).
08
Electrical: Wireless Charger & Wiring
Sơ đồ nguyên lý 1 trang. Vị trí module sạc (Ø60mm, sâu 12mm). Dây dẫn chạy trong rãnh CNC mặt bàn -> Khung kim loại -> Hộp điều khiển (Control box) dưới bàn. Cổng USB-C PD 65W tại 2 đầu bàn.
Tuân thủ: Qi 1.3, FCC, CE, RoHS. Dây có chứng chỉ FT4/CL3R (In-wall rated).
09
Assembly: Main Frame
Thứ tự: 1. Lắp khung kim loại. 2. Gắn cơ cấu mở rộng. 3. Gắn mặt bàn chính (Vít M8x40 + Rondelle). 4. Gắn lá mở rộng. 5. Kết nối điện. 6. Kiểm tra hoạt động.
Moment vặn vít M8: 15 Nm. Kiểm tra đường chéo 2 nửa bàn (Chênh lệch < 2mm).
10
Assembly: Leveling & Final QC
Lắp chân điều chỉnh (Leveler M10x30mm). Cân bằng bàn trên mặt phẳng giả định. Checklist QC 20 mục (Kích thước, Bề mặt, Chức năng, An toàn, Bao bì).
Ghi chú: “Bao bì: Carton 5 lớp, gócEPS, PE bag, Silica gel. In mã QR truy xuất nguồn gốc (Traceability)”.
11-13
CNC Nesting & Toolpaths (3 Trang)
Trang 11: Nesting mặt bàn chính & lá mở rộng trên tấm Sồi 2440x1220mm (Hao hụt 12%). Trang 12: Toolpath chi tiết (Dao 12mm cắt viền, Dao 6mm rãnh cáp, Dao V-bit khắc Logo). Trang 13: Toolpath kim loại (Laser/Plasma cutting profile).
Ghi chú: “Dao cắt gỗ: Compression spiral 2 flute. Tốc độ 18000 RPM, Tiến độ 12 m/phút. Tab 5x3mm, cách 150mm.”
14
Packaging & Shipping
Sơ đồ đóng gói: Mặt bàn nằm ngang (A-frame), Khung kim loại đứng riêng. Hộp phụ kiện (Vít, Leveler, Sạc, Sách hướng dẫn). Kích thước kiện hàng, Khối lượng, HS Code.
Chi tiết: Loại gỗ, Loại keo, Loại sơn (Thương hiệu, Mã màu, Số lớp, Độ bóng, Khô cứng), Loại mạ kim loại, Phụ kiện (Blum, Hafele, DTC – Mã code chính hãng).
Chứng chỉ: FSC 100%, CARB2, ISO 9001/14001 của nhà cung cấp.
Kết Luận: Bản Vẽ Là Ngôn Ngữ Của Sự Chuyên Nghiệp
Vào năm 2026, bản vẽ bàn ghế gỗ không chỉ là những đường nét trên giấy hay màn hình. Nó là hợp đồng kỹ thuật, là chương trình điều khiển máy móc, là cơ sở tính giá thành, và là bằng chứng pháp lý khi xảy ra tranh chấp chất lượng.
Việc đầu tư thời gian, phần mềm, đào tạo nhân sự để xây dựng quy trình “Thiết kế Paramétric -> Tự động hóa Bản vẽ 2D/BOM -> Tích hợp CAM/Nesting -> Quản lý phiên bản trên Cloud” không còn là xu hướng mà là tiêu chuẩn sống còn của các xưởng gia công và studio thiết kế muốn phát triển bền vững.
Hãy bắt đầu từ hôm nay:
1. Chuẩn hóa Template & Layer cho công ty bạn.
2. Xây dựng Thư viện chi tiết paramétric (Legs, Joinery, Hardware) riêng.
3. Đào tạo thợ đọc bản vẽ và Kỹ sư FAI (First Article Inspection).
4. Áp dụng công cụ số (Cloud, AI, Parametric) để loại bỏ sai sót do con người.
Chúc bạn tạo ra những bộ bản vẽ “chuẩn không cần chỉnh” và sản xuất ra những tác phẩm bàn ghế gỗ vĩnh cửu, đẳng cấp, xứng tầm với năm 2026 và những năm sau này!
Phụ lục: Danh sách tắt từ thường dùng trong bản vẽ bàn ghế 2026 BOM: Bill of Materials (Bảng tư liệu) GA: General Arrangement (Bản vẽ bố trí tổng thể) M&T: Mortise and Tenon (Móc rãnh) DFM: Design for Manufacturing (Thiết kế cho sản xuất) FAI: First Article Inspection (Kiểm tra mẫu đầu tiên) CNC: Computer Numerical Control (Cố định số máy tính) CAM: Computer Aided Manufacturing (Hỗ trợ máy tính cho sản xuất) PLM/PDM: Product Lifecycle/Data Management (Quản lý vòng đời/dữ liệu sản phẩm) ERP: Enterprise Resource Planning (Quản trị nguồn lực doanh nghiệp) LCA: Life Cycle Assessment (Đánh giá vòng đời) DfD: Design for Disassembly (Thiết kế để tháo rời) BIFMA: Business and Institutional Furniture Manufacturers Association (Tiêu chuẩn ghế bàn Mỹ) EN: European Norm (Tiêu chuẩn Châu Âu) TCVN: Tiêu Chuẩn Việt Nam ISO: International Organization for Standardization ASTM: American Society for Testing and Materials CARB: California Air Resources Board (Tiêu chuẩn phát formaldehyde) FSC/PEFC: Chứng chỉ rừng bền vững HPL/CPL: High/Continuous Pressure Laminate (Mica cao cấp) MDF/HDF/MFC: Medium/High Density Fiberboard / Melamine Faced Chipboard PUR/PU: Polyurethane (Keo/Sơn Polyurethane) UV: Ultra Violet (Sơn khô UV) R: Radius (Bán kính bo góc/bo tròn) CHAM: Chamfer (Cắt góc) CBORE/CSINK: Counterbore/Countersink (Lỗ chìm vít) THRU / THROUGH: Thông (Lỗ khoan thông) TYP: Typical (Điển hình – áp dụng cho các vị trí tương tự) REF: Reference (Tham khảo – không kiểm soát chất lượng trực tiếp) SYM: Symmetrical (Đối xứng)
