H1: Tổng Hợp Bản Vẽ Bàn Ghế Chi Tiết, Chuẩn Kỹ Thuật 2026: Từ Lý Thuyết Đến Thực Hành Cho Người Mới Bắt Đầu
1. Tầm Quan Trọng Của Bản Vẽ Kỹ Thuật Bàn Ghế Trong Sản Xuất Hiện Đại
Năm 2026 đánh dấu sự chuyển dịch mạnh mẽ sang mô hình sản xuất “Chuyển số” (Digital Manufacturing) và CNC (Computer Numerical Control) phổ biến tại các xưởng nội thất vừa và nhỏ tại Việt Nam. Một bản vẽ bàn ghế không chỉ là một trang giấy mô tả hình dáng, mà là “ngôn ngữ giao tiếp” duy nhất giữa bộ phận thiết kế (Designer), bộ phận kỹ thuật (Engineer) và người trực tiếp gia công (CNC Operator/Thợ mộc).
Tại sao bản vẽ chuẩn lại quyết định thành bại?
Tối ưu vật liệu: Bản vẽ khai triển (Cutting list) chính xác giúp tận dụng tối đa tấm ván (MDF, HDF, Plywood, Gỗ tự nhiên), giảm thiểu phế liệu xuống dưới 5% – một chỉ số then chốt để cạnh tranh giá thành năm 2026.
Đảm bảo công năng & Ergonomics (Thẩm mỹ học): Các kích thước chuẩn chiều cao bàn làm việc (720-750mm), chiều sâu ghế ngồi (400-450mm), độ cao lưng tựa… nếu sai lệch chỉ 10-20mm trên bản vẽ sẽ dẫn đến sản phẩm gây mỏi lưng, đau cổ cho người dùng.
Tương thích gia công CNC: Năm 2026, file bản vẽ thường xuất ra định dạng DXF/DWG để nạp thẳng vào máy CNC Nesting. Lỗi không khép kín đường vẽ (Open contour), trùng đường (Duplicate lines), hay sai layer cắt/khoan sẽ làm hỏng dao, hỏng tấm ván và tốn giờ máy.
Quản lý BOM (Bill of Materials): Bản vẽ kỹ thuật là cơ sở để xuất BOM tự động qua phần mềm (SketchUp + CutList, SolidWorks, Fusion 360, PolyBoard…), phục vụ nhập kho, xuất kho và định giá chính xác.
2. Phân Loại Bản Vẽ Bàn Ghế Theo Mục Đích Sử Dụng (Cập Nhật 2026)
Tùy vào giai đoạn dự án và đối tượng sử dụng, một bộ đồ án bàn ghế hoàn chỉnh năm 2026 thường bao gồm các loại bản vẽ sau:
2.1. Bản Vẽ Khái Niệm (Concept Design / Presentation Drawing)
- Đối tượng: Khách hàng, Kiến trúc sư điều phối, Bộ phận kinh doanh.
- Nội dung: phối cảnh 3D (Render), mặt cắt khái niệm, bảng màu vật liệu (Moodboard), bố cục không gian.
- Đặc điểm 2026: Sử dụng real-time rendering (Twinmotion, Lumion, D5 Render, Enscape) hoặc AI Generative Fill (Midjourney, Stable Diffusion, Veras) để xuất hình nhanh trong vài phút thay vì hàng giờ render truyền thống. Tập trung vào “Cảm giác” hơn là “Kích thước”.

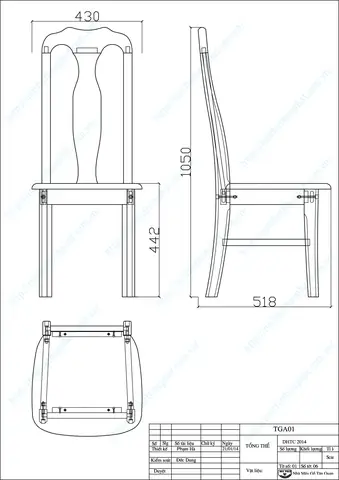

2.2. Bản Vẽ Thiết Kế Kỹ Thuật / Bản Vẽ Thi Công (Shop Drawing / Technical Drawing) – QUAN TRỌNG NHẤT
- Đối tượng: Kỹ thuật xưởng, Lập trình CNC, Thợ lắp ráp, QC (Kiểm soát chất lượng).
- Nội dung bắt buộc (Theo tiêu chuẩn TCVN 3586:2021 / ISO 128 / ISO 13715 áp dụng tại VN năm 2026):
- Trang bìa: Tên đồ án, mã bản vẽ, tỷ lệ, ngày lập, người lập/duyệt, phiên bản (Rev 0, Rev 1…).

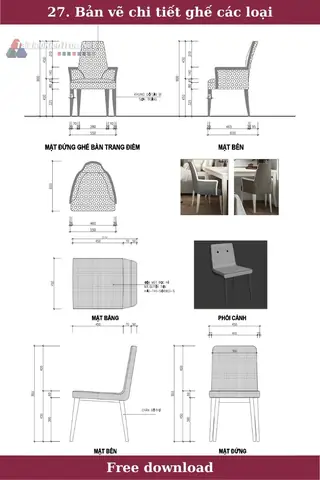

- Bố cục tổng quan (General Arrangement): Mặt đứng, mặt cắt, mặt phẳng tổng thể với kích thước tổng (Overall dimensions).
- Chi tiết kết cấu (Joinery Details): Phần quan trọng nhất. Mô tả rõ: Loại khớp (Khớp chìm, khớp đâm, khớp gà, khớp vân tay, khớp Minifix, Camlock, Biscuit, Domino, Pocket hole…), kích thước mortise/tenon (lỗ chìm/răng khớp), khoảng cách lỗ khoan vít, vị trí gờ đỡ kính/tấm lót.
- Khai triển tấm ván (Cutting List / Nesting Plan): Bảng thống kê: Mã bộ phận, Tên bộ phận, Số lượng, Chiều dài x Rộng x Dày (L x W x T), Loại vật liệu (Mã ván), Cạnh dán canto (Edge banding: 0.4mm, 1mm, 2mm, gỗ massif), Hướng vân gỗ (Grain direction).
- Chi tiết 五金 (Hardware Schedule): Bảng phụ kiện: Loại bánh xe (nếu có), khóa cửa, đai kéo, chân bàn điều chỉnh, nắp vít, keo dán, vít vân… kèm mã hàng nhà cung cấp (Hettich, Blum, Hafele, DTC, ATA…).
- Mặt cắt chi tiết (Section Details): Tỷ lệ 1:5, 1:2, 1:1 cho các nút giao phức tạp (chân bàn nối khung, khung ghế nối lưng, tay nắm tích hợp).
2.3. Bản Vẽ Gia Công CNC (CNC Machining Drawing / CAM Output)
- Đối tượng: Máy CNC Nesting / Point-to-Point.
- Định dạng: DXF, DWG, MPR (Biesse), BXF (Homag), G-code.
- Yêu cầu kỹ thuật 2026:
- Tách layer rõ ràng: Layer CẮT TOÀN PHẦN (Through cut), Layer KHOAN LỖ (Drilling: 5mm, 8mm, 15mm, 35mm cho đai kéo), Layer KHOAN CHÙM (Pocketing/Horizontal drilling), Layer VẺ/ĐÁNH DẤU (Scribing/Labeling), Layer CẮT RÃNH (Grooving).
- Bù dao (Tool compensation): Chỉ định bù ngoài/đاخل (Lead-in/Lead-out, Overcut) cho dao đường kính 3mm, 4mm, 6mm, 8mm, 10mm, 12mm.
- Tab/Giữ tấm (Onion skin / Tabs): Thiết lập tự động hoặc thủ công để tấm không bay khi cắt xong.
- Tối ưu Nesting: Sắp xếp bộ phận trên tấm ván kích thước chuẩn (1220x2440mm, 1250x2550mm, 1830x2440mm, 1830x2745mm, 2070x2800mm) để tỷ lệ tận dụng > 90%.
2.4. Bản Vẽ Lắp Ráp & Hướng Dẫn Sử Dụng (Assembly Drawing / User Manual)
- Dành cho khách hàng cuối (DIY – Flatpack) hoặc đội lắp ráp hiện trường. Dạng 3D phân giải (Exploded view), đánh số thứ tự lắp, mã vít/phụ kiện tương ứng.
3. Tiêu Chuẩn Kích Thước & Ergonomics (Thẩm Mỹ Học) Bàn Ghế Năm 2026
Việc copy paste kích thước cũ từ năm 2010 là sai lầm nghiêm trọng. Năm 2026, người Việt trung bình cao hơn, lối sống thay đổi (Work from home, Gaming, Hot-desking), tiêu chuẩn phải cập nhật theo TCVN 10358:2024 (Đồ gia dụng – Kích thước thẩm mỹ học) và các tiêu chuẩn quốc tế ISO 21015, BIFMA G1, EN 1335.
Có thể bạn quan tâm: Bản Lề Ghế Sofa: Hướng Dẫn Toàn Diện Về Loại, Chất Liệu, Công Dụng Và Xu Hướng Thiết Kế Năm 2026
3.1. Bàn Làm Việc / Bàn Học (Desk / Study Table)
| Tham Số | Tiêu Chuẩn Cũ | Khuyến Nghị 2026 (Dân Văn Phòng/Game/Student) | Ghi Chú |
|---|---|---|---|
| Chiều cao mặt bàn (H) | 740 – 760 mm | 720 – 750 mm (Cố định) 650 – 850 mm (Bàn nâng hạ điện tử – Trend 2026) |
Bàn nâng hạ đang thành tiêu chuẩn mặc định cho văn phòng Grade A & Home office cao cấp. |
| Chiều sâu mặt bàn (D) | 600 – 700 mm | 700 – 800 mm (Để 2 màn hình 27″+, bàn phím, chuột, tài liệu) | Sâu 600mm chỉ dành cho bàn compact/nhỏ. |
| Chiều rộng (W) | 1000 – 1400 mm | 1200 – 1600 mm (1 người) 1800 – 2400 mm (2 người / L-shape) |
Cân nhắc khung chân không cản chân (Knee clearance). |
| Khoảng thoáng chân (Knee space) | H: 600mm, D: 450mm | H: ≥ 650mm, D: ≥ 500mm, W: ≥ 550mm | Đảm bảo ngồi xoay ghế thoải mái, không đập gối vào khung bàn. |
| Mặt phẳng lỗ thoáng dây (Cable grommet) | 1 lỗ giữa | 2-3 lỗ (Trái, Giữa, Phải) + Khay quản lý dây (Cable tray) tích hợp | Bắt buộc cho bàn năm 2026. Khoảng cách lỗ tới cạnh sau 80-100mm. |
3.2. Ghế Văn Phòng / Ghế Học (Office Chair / Study Chair)
- Chiều cao mặt nệm (SH – Seat Height): 420 – 510 mm (Điều chỉnh được bằng piston gas Class 3 hoặc 4). Lưu ý: Ghế học sinh cấp 1-2-3 phải tuân thủ quy định Bộ GD&ĐT về chiều cao bàn ghế theo nhóm tuổi.
- Chiều sâu mặt nệm (SD): 400 – 460 mm. Có cơ chế điều chỉnh trượt sâu (Seat depth adjustment) là tiêu chuẩn cho ghế ergonomic năm 2026.
- Chiều rộng mặt nệm (SW): ≥ 480 mm.
- Chiều cao lưng tựa (Backrest Height): Từ mặt nệm lên 500 – 550 mm (Mid-back) hoặc 700 – 800 mm (High-back/Headrest).
- Độ cong thắt lưng (Lumbar support): Có thể điều chỉnh chiều cao và độ sâu. Đỉnh cong cách mặt nệm 180-220mm.
- Tay nắm (Armrest): 3D hoặc 4D (Điều chỉnh: Cao/Thấp, Trước/Sau, Xoay Trong/Ngoài, Rộng/Hẹp). Chiều cao tay nắm so với mặt nệm: 200 – 300mm.
3.3. Bàn Ăn & Ghế Ăn (Dining Set)
- Chiều cao bàn ăn: 750 – 760 mm (Chuẩn quốc tế).
- Chiều cao ghế ăn (SH): 450 – 460 mm. Khoảng cách (Clearance) giữa mặt bàn và mặt nệm ghế: 290 – 310 mm.
- Kích thước bàn tròn: Đ माध्यम 900mm (2 người), 1000-1100mm (4 người), 1200-1300mm (6 người), 1500mm (8 người).
- Kích thước bàn chữ nhật/oval: Rộng 800-900mm (1 bên ghế), 1100-1200mm (2 bên ghế). Dài tùy số người (600mm/người).
3.4. Bàn Cafe / Bàn Bar / Ghế Bar (Cafe/Bar Height – Trend 2026)
- Bàn Cafe (Standard): H = 720-750mm. Ghế: SH = 450mm.
- Bàn High Table / Bar Table: H = 1000 – 1050 mm (Trend 2026 chuyển từ 1100mm xuống 1000-1050mm để phù hợp người Á Đông).
- Ghế Bar (Bar Stool): SH = 700 – 750 mm (Có chân đệm Footrest bắt buộc ở cao 300-350mm từ sàn).
- Khoảng cách Footrest – Mặt nệm: ~350-400mm.
4. Chi Tiết Kết Cấu & Khớp Nối – “Xương Sống” Của Bản Vẽ
Năm 2026, xu hướng thiết kế “Honest Design” (Thiết kế trung thực – 드러내다 kết cấu) và “Knock-down (KD) Furniture” (Đồ gấp/khấu rời) phát triển mạnh do chi phí vận chuyển và lắp đặt. Bản vẽ phải thể hiện rõ ràng 3 hệ kết cấu chính:
4.1. Hệ Kết Cấu Gỗ Truyền Thống (Frame & Panel / Mortise & Tenon)
- Áp dụng: Bàn ghế gỗ massif (Sồi, Óc chó, Gõ đỏ, Xoan, Thông New Zealand…), nội thất cổ điển, Neoclassic, Modern Luxury.
- Yêu cầu bản vẽ:
- Vẽ rõ Khớp chìm (Mortise) & Răng khớp (Tenon): Kích thước b x h x sâu. Tiêu chuẩn: Chiều rộng răng khớp = 1/3 độ dày thanh ngang. Chiều dài răng khớp ≥ 2.5 lần chiều rộng. Độ sâu lỗ chìm = chiều dài răng + 2-3mm (dự trữ keo).
- Khớp vân tay (Dovetail): Dùng cho hộc kéo, khung ghế. Góc vân tay 1:6 (gỗ cứng) hoặc 1:8 (gỗ mềm). Bản vẽ phải chỉ số lượng vân, góc độ.
- Khớp đâm (Bridle joint / Half-lap): Dùng cho khung lưng ghế, khung bàn.
- Chamfers/Radius: Chỉ định bo góc (R3, R5, C2) cho các cạnh tiếp xúc người dùng.
4.2. Hệ Kết Cấu Panel (Tấm Ván Công Nghiệp – MDF/HDF/Plywood/Particle Board) – Phổ Biến Nhất 2026
- Áp dụng: Nội thất hiện đại, Scandinavian, Minimalist, Flatpack, Sản xuất công nghiệp quy mô lớn.
- Các loại khớp chính trên bản vẽ CNC:
- Khớp Minifix (Camlock + Dowel): Tiêu chuẩn ngành. Bản vẽ chỉ: Khoảng tâm lỗ khoan đai (thường 34mm hoặc 24mm hệ 32), đường kính lỗ đai (8mm), độ sâu lỗ (11-13mm), vị trí lỗ Minifix trên mặt đáy/hông tủ.
- Khớp Đai Kéo (Drawer Slide Holes): Hệ 32mm (32mm System / Euro system). Bắt buộc vẽ chính xác hàng lỗ khoan đai kéo (System holes) trên 2 bên hông tủ/hộc. Khoảng cách lỗ đầu tới cạnh trên/dưới: 37mm (hoặc 9.5mm tùy hãng Blum/Hettich/DTC). Đường kính lỗ 5mm.
- Khớp Biscuit / Domino (Festool): Dùng cho dán tấm rộng, nối khung mặt. Bản vẽ chỉ vị trí rãnh, kích thước Biscuit (#0, #10, #20) hoặc Domino (D4x20, D5x30, D6x40, D8x50).
- Khớp Pocket Hole (Khoan xiên): Dùng cho khung nội bộ, chân bàn gỗ massif nối với khung. Góc khoan 15 độ. Đặc biệt cần chỉ rõ trên bản vẽ để lập trình CNC Point-to-Point hoặc robot khoan.
- Khớp Tite-Joint / Connector Bolt (Ốc nối 2 tấm): Dùng cho bàn ăn lớn chia 2 phần, bàn hội nghị. Bản vẽ vẽ chi tiết vị trí khoan ống (bore) và khoan lủng (counterbore) cho nắp ốc.
4.3. Kết Cấu Chân Bàn (Leg Structure) – Điểm Nhấn Thiết Kế 2026
- Chân gỗ massif bo cong (Tapered/Lathe turned): Bản vẽ phải có mặt cắt ngang các tiết diện thay đổi, đường trung tâm, góc cắt.
- Chân kim loại (Metal legs): U-shape, X-shape, A-shape, Hairpin, Box section (Hộp vuông/hcn).
- Yêu cầu bản vẽ: Bản vẽ tách riêng cho xưởng kim loại (Laser cutting/CNC Bending/Welding). Chỉ: Loại thép (SS201, SS304, SPCC, Đen sơn tĩnh điện), độ dày tấm (1.5mm, 2.0mm, 3.0mm), kích thước hộp (40×40, 50×50, 60×40), góc uốn, vị trí lỗ hàn gắn mặt bàn (thường dùng khung phụ khung – Subframe).
- Chân điều chỉnh cao (Levelers/Glides): M10x25mm, M8x20mm. Bản vẽ chỉ vị trí khoan lủng dưới chân gỗ/kim loại để gắn ốc điều chỉnh.
5. Quy Trình Tạo Bản Vẽ Chuyên Nghiệp Năm 2026: Từ 3D Đến 2D & CNC
Quy trình “Vẽ 2D trước, dựng 3D sau” đã lỗi thời. Năm 2026, quy trình chuẩn là BIM-lite / 3D-First Workflow:
Bước 1: Khảo Sát & Lập Chương Trình Thiết Kế (Briefing)
- Đo thực tế không gian (Laser measure / Lidar Scanner iPhone/Android -> App Magicplan, RoomScan, Polycam).
- Xác định: Phong cách, Ngân sách, Vật liệu chính, Phụ kiện (Brand), Thời gian giao hàng.
Bước 2: Mô Hình Hóa 3D Parametric (Parametric 3D Modeling)
- Phần mềm đề xuất 2026:
- Chuyên nghiệp cao cấp: SolidWorks (Weldments, Sheet Metal, Configurations), Autodesk Inventor, Fusion 360 (Sheet Metal + CAM tích hợp), TopSolid’Wood (Chuyên gỗ, Nesting mạnh).
- Nhanh, trực quan, phổ biến VN: SketchUp Pro + Plugin CutList Bridge / SketchCut / VBO / Profile Builder 3 / FlexTools. Lưu ý: SketchUp không phải parametric thuần túy, cần discipline (kỷ luật) đặt tên Component/Tag đúng chuẩn.
- Miễn phí/Open source: FreeCAD (Workbench Furniture/Arch), Blender (với addon BIM/Archipack).
- Nguyên tắc vàng năm 2026: “Model như thật, chia bộ phận như gia công”.
- Mỗi tấm ván = 1 Component/Part riêng biệt.
- Đặt tên theo quy tắc:
Loại_BộPhận_VậtLieu_Dày_KíchThước(VD:MDF_HongTu_18mm_600x2000). - Gán Material/Texture chính xác (Mã màu Egger, Kronospan, Vinawood, Greenply…).
- Tạo Dynamic Component / Configurations cho các kích thước biến đổi (Parametric).
Bước 3: Kiểm Tra Va Chạm & Kỹ Thuật (Clash Detection & Engineering Check)
- Kiểm tra: Va chạm vít – đai kéo, va chạm chân bàn – khung hộc, khoảng thoáng keo, hướng vân gỗ, cân đối cấu trúc.
- Kiểm tra trọng lượng (Mass properties) để chọn bánh xe, piston gas, đai kéo phù hợp.
Bước 4: Xuất Bản Vẽ 2D Technical Drawing (Layout/Drawing)
- Từ SolidWorks/Inventor/Fusion/TopSolid: Sử dụng Drawing Module tự động hóa. Tạo template chuẩn công ty (Title block, Layer standard, Dimension style).
- Từ SketchUp: Sử dụng LayOut (tích hợp sẵn) hoặc Plugin SketchUp2Layout, Construction Documents Plugin. Mẹo 2026: Dùng Section Plane + “Create Group from Slice” để lấy mặt cắt vector sạch, tránh raster bị mờ khi in A0/A1.
- Bổ sung thủ công: Chú thích keo, vít, sơn, canto, logo, QR code truy xuất BOM.
Bước 5: Xuất File Gia Công (CAM / Nesting)
- Phần mềm Nesting chuyên dụng 2026: OptiCut, CutList Optimizer, MaxCut, PolyBoard (Pro/PP), Cabinet Vision, Mozaik, Biesse Rover/Works, Homag WoodWOP/IntelliDivide.
- Import file 3D (STEP, SAT, 3DS) hoặc 2D (DXF) -> Nhập vật liệu (Stock), Dao (Tools), Quy tắc cắt (Kerf, Grain direction, Labeling) -> Tối ưu -> Xuất Code máy (G-code/MPR/BXF) + Báo cáo tấm (Cutting Plan) + Nhãn dán (Labels).
6. Các Lỗi Thường Gặp Trên Bản Vẽ Bàn Ghế & Cách Khắc Phục (Case Study 2026)
Dưới đây là Top 10 lỗi “chết người” nhất mà kỹ thuật xưởng hay gặp trên bản vẽ đến năm 2026:
| STT | Lỗi Thường Gặp | Hậu Quả | Giải Pháp Trên Bản Vẽ (Best Practice 2026) |
|---|---|---|---|
| 1 | Quên bù canto (Edge banding) cho kích thước tấm. | Tấm ván cắt size thành phẩm -> Dán canto -> Size lớn hơn thiết kế -> Không lắp được khung/hộc. | Luôn vẽ 2 kích thước: Size Cắt (Raw size) vs Size Thành Phẩm (Finished size).Ví dụ: Thành phẩm 600mm -> Cắt 599.2mm (canto 0.4mm x 2) hoặc 598mm (canto 1mm x 2). Ghi chú rõ: KTC = KTP - 2xCanto. |
| 2 | Sai hệ 32mm (System 32) cho lỗ đai kéo. | Đai kéo không lắp được, hộc lệch, kệ không đồng bộ. | Vẽ Master Template (Khuôn mẫu) cho hông tủ/hộc. Lock layer lỗ hệ 32. Chỉ định: Hệ 32, Offset 37mm từ cạnh trên/dưới. Check lại catalog đai kéo (Blum Tandembox/Metabox, Hettich Innotech, DTC…). |
| 3 | Không chỉ hướng vân gỗ (Grain Direction) trên Nesting. | Mặt bàn vân ngang, hộc vân dọc -> Thẩm mỹ kém, tấm ván dễ cong vênh sai chiều. | Trên bản vẽ 2D & File Nesting: Bắt buộc có mũi tên GRAIN (Vân). Nesting setting: Grain Direction = Along Length / Along Width. |
| 4 | Thiếu lỗ thoát keo / Khí (Glue escape holes) ở khớp chìm. | Keo bị kẹt đẩy răng khớp ra, khớp không kín, sau này nứt gãy. | Trên bản vẽ chi tiết khớp chìm: Vẽ thêm lỗ khoan nhỏ (Ø2-3mm) tại đáy lỗ chìm hoặc cạnh răng khớp. Ghi chú: Khoan lỗ thoát keo. |
| 5 | Kích thước tổng (Overall) không khớp tổng kích thước bộ phận (Stack up tolerance). | Lắp ráp không khít, khe hở lớn, phải đập búa, mài sửa -> Hỏng sơn, hỏng canto. | Áp dụng Tolerance Stack-up Analysis. Chỉ định công sai (Tolerance) trên bản vẽ: <br>Kích thước quan trọng (Fit): ±0.1 - 0.2mm.<br>Kích thước tổng: ±1.0 - 1.5mm.<br>Kích thước không quan trọng: ±2.0mm. |
| 6 | Quên không gian xoay ghế / Lùi ghế (Clearance) trong bố cục. | Khách mua bàn ghế về không ngồi được, ghế đâm vào tường/tủ. | Trên bản vẽ bố cục (Layout): Vẽ Vùng hoạt động (Activity zone). Ghế văn phòng cần lùi sau lưng ≥ 600mm (tối thiểu) – 900mm (thoải mái). Ghế ăn cần ≥ 550mm. |
| 7 | File DXF/DWG cho CNC: Đường không khép (Open loops), Trùng đường (Duplicates), Điểm rác (Stray points). | Máy CNC báo lỗi, cắt sai, dao gãy, tốn thời gian sửa file tại máy. | Quy trình QC File trước khi gửi CNC: 1. Overkill (AutoCAD) / Clean Up (VCarve/Aspire/Fusion) -> Xóa trùng, nối gần.2. Join thành Polyline khép kín.3. Check Direction (Clockwise/Counter-clockwise) cho Inside/Outside cut.4. Tách Layer chuẩn: CUT_OUT, CUT_IN, DRILL_5, DRILL_8, DRILL_35, GROOVE, SCRIBE. |
| 8 | Không chỉ định mặt đẹp / Mặt xấu (Face side) của tấm ván. | Mặt đẹp bị úp xuống bàn cắt CNC -> Bị xước. Mặt xấu ra ngoài thành phẩm. | Trên bản vẽ khai triển & Nesting: Cột Face Side (Top/Bottom). Trên file CNC: Layer FACE_DOWN hoặc FACE_UP. Máy CNC Nesting hiện nay (Biesse, Homag, SCM, Anderson) có tính năng Flip Part tự động nếu set đúng. |
| 9 | Thiếu chi tiết gắn chân bàn (Leg attachment) cho bàn lớn. | Bàn rung lắc, cong vênh theo thời gian (Oil canning). | Bản vẽ bắt buộc có: Khung phụ (Subframe/Apron) nối 4 chân. Chi tiết: Ốc vít M8/M10 + Đai đệm (Washer) + Écrou nyloc (Lock nut) HOẶC Khớp Minifix/Connector bolt cho bàn KD. Khoảng cách chân tới cạnh bàn: 50-80mm. |
| 10 | Bản vẽ không có Version Control (Quản lý phiên bản). | Xưởng cắt theo bản vẽ cũ (Rev 0) trong khi thiết kế đã sửa (Rev 2) -> Hủy toàn bộ lô hàng. | Bắt buộc: Mọi bản vẽ phải có khung tên (Title block) gồm: Mã bản vẽ, Tên, Tỷ lệ, Ngày, Người vẽ, Người duyệt, REV (Số hiệu sửa đổi), Mô tả thay đổi. Sử dụng PDM/PLM hoặc ít nhất là quy tắc đặt tên file: Project_Code_DrawingName_Rev01_20260520.dwg. |
7. Xu Hướng Thiết Kế & Bản Vẽ Bàn Ghế Nổi Bật Năm 2026
Nắm bắt xu hướng để bản vẽ của bạn không chỉ “đúng kỹ thuật” mà còn “đúng thị hiếu”, dễ bán, dễ sản xuất.
7.1. Thiết Kế Module & Khấu Rời (Modular & Knock-Down – KD)
- Xu hướng: Vận chuyển gọn (Flatpack), lắp ráp tại nhà khách (DIY) hoặc lắp nhanh hiện trường.
- Yêu cầu bản vẽ: Chi tiết Hardware Kit (Bộ kit phụ kiện) riêng. Bản vẽ lắp ráp (Assembly Drawing) phải cực kỳ trực quan (IKEA style), dùng mũi tên 3D, ít chữ, nhiều hình. Thiết kế khớp Minifix/Camlock + Dowel là vua. Hạn chế khớp keo/vít vân hiển thị ngoài mặt đẹp.
7.2. Bàn Nâng Hạ Điện Tử (Height Adjustable Desk) – Tiêu Chuẩn Mới
- Xu hướng: Sức khỏe cột sống, Work from home, Gaming setup. Năm 2026, giá khung nâng hạ (Frame) 2 động cơ/3 động cơ đã rất tiếp cận (3-5 triệu VNĐ).
- Yêu cầu bản vẽ mặt bàn (Tabletop only):
- Khoảng cách lỗ gắn khung (Mounting pattern) khớp với khung phổ biến (VD: Jiecang, Linak, Loctek, các brand VN lắp ráp: ErgoDesk, DeskOne, Flujo…). Thường là 4 lỗ M8/M10 theo hình chữ nhật.
- Khoảng tránh (Keep-out zone): Vùng dưới mặt bàn nơi khung nâng hạ chạy qua (Crossbar, Motor box). Cấm khoan lỗ, gờ đỡ, hộc kéo trong vùng này.
- Lỗ thoáng dây (Grommet) phải đặt tránh motor box và crossbar.
- Trọng lượng mặt bàn: Tính toán để chọn khung nâng hạ phù hợp (Load capacity 70kg – 120kg).
7.3. Vật Liệu Mới & Xanh (Sustainable Materials)
- Gỗ công nghiệp Melamine/PET/HPL/Laminate: Không cần sơn. Bản vẽ chỉ
Finished Size = Cut Size(Không bù canto gỗ, chỉ canto PVC/ABS/PP 0.8-1.5mm hoặc canto Laser/Zero-joint). - Gỗ Acacia (Keo lai), Gỗ Rubber (Gỗ cao su), Bamboo (Tre nén): Thay thế gỗ nhập khẩu đắt đỏ. Bản vẽ phải tính toán Độ ẩm (MC%), Hệ số nở co (Shrinkage coefficient) theo chiều dọc/vân/tiếp vân để đặt khe co nở (Expansion gap) cho mặt bàn lớn (>1.2m).
- Composite nhựa gỗ (WPC), Gỗ nhiệt biến tính (Thermowood): Dùng cho bàn ghế ngoài trời (Outdoor). Bản vẽ chỉ khớp inox 304/316, keo PU ngoài trời, khe thoát nước.
7.4. Tích Hợp Công Nghệ (Tech-Integrated Furniture)
- Sạc không dây (Wireless Charger Qi): Khoan lỗ Ø60-80mm sâu ~25-30mm trên mặt bàn (dưới mặt 3-5mm). Bản vẽ chỉ vị trí, độ sâu, đường dây nguồn ẩn.
- Cổng USB/Type-C/Thunderbolt tích hợp (Pop-up socket / Power track): Chi tiết khoan lỗ mounting, rãnh dẫn dây trong khung bàn.
- Màn hình gấp / Monitor arm mount: Khoan lỗ chuẩn VESA 75×75 / 100×100 hoặc lỗ gắn kẹp C-clamp/Grommet mount (Ø10-12mm).
7.5. Thiết Kế Parametric & Generative Design (AI-Assisted)
- Năm 2026, các công cụ AI (Text-to-CAD, Generative Design trong Fusion 360, nTopology, Grasshopper cho Rhino) bắt đầu hỗ trợ:
- Tự động sinh hàng nghìn biến thể chân bàn (Generative legs) tối ưu trọng lượng/cứng độ.
- Tự động Nesting tối ưu AI (Deep nesting) tiết kiệm 3-5% ván so với thuật toán truyền thống.
- Tự động tạo bản vẽ 2D từ model 3D (Drawing Automation) – giảm 80% thời gian vẽ 2D thủ công.
8. Hướng Dẫn Đọc & Kiểm Tra Bản Vẽ Bàn Ghế Cho Người Mới (Checklist 2026)
Có thể bạn quan tâm: Bản Lề Ghế Gập Ngả 2026: Hướng Dẫn Chọn Mua, Top Dòng Hot Nhất & Bí Quyết Bảo Quản “sống Sót” Mọi Thời Tiết
Nếu bạn nhận được một bộ bản vẽ từ thiết kế/khách hàng, hãy chạy checklist sau TRƯỚC KHI báo giá hoặc cắt vật liệu:
A. Kiểm Tra Thông Tin Chung (General Info)
– Mã bản vẽ, Phiên bản (Rev), Ngày cập nhật có khớp hợp đồng/PO không?
– Tên dự án, Tên sản phẩm, Số lượng (Qty) có đúng không?
– Tỷ lệ vẽ (Scale) có ghi rõ trên mỗi trang không? (1:10, 1:5, 1:2, 1:1, 1:20, 1:50).
– Đơn vị đo lường: mm (Milimet) – Chuẩn ngành gỗ VN. Không dùng cm, inch.
B. Kiểm Tra Kích Thước & Công Sai (Dimensions & Tolerance)
– Kích thước tổng (Overall L x W x H) có khớp yêu cầu không gian không?
– Kích thước từng bộ phận (Part size) có ghi rõ: D x R x C (Dày x Rộng x Cao/Dài) không? Lưu ý: Thứ tự D-R-C là chuẩn ngành gỗ VN.
– Có ghi Kích thước cắt (Raw) vs Kích thước thành phẩm (Finished) riêng biệt không? (Liên quan canto).
– Công sai (Tolerance) có ghi cho các mặt ghép quan trọng (Fit: H7/g6, H7/h6…) không?
C. Kiểm Tra Vật Liệu & Phụ Kiện (Materials & Hardware – BOM)
– Bảng BOM (Bill of Materials) có đầy đủ: Mã vật liệu, Tên, Kích thước tấm gốc, Màu mã (VD: Egger U702 ST9, W1000…), Số lượng, Nhà cung cấp?
– Phụ kiện (Hardware): Đai kéo (Loại, Hãng, Size), Chân bàn (Mã, Chiều cao), Minifix/Camlock (Loại, Số lượng), Vít (Loại, Size, Số lượng), Keo (Loại), Canto (Loại, Màu, Dày).
– Vật liệu có sẵn kho / Lead time nhập có kịp tiến độ không?
D. Kiểm Tra Chi Tiết Kỹ Thuật (Technical Details)
– Hệ 32mm: Lỗ đai kéo, lỗ kệ, lỗ Minifix có đúng hệ 32 không? Offset 37mm (hoặc 9.5mm) từ cạnh?
– Khớp nối: Khớp Minifix, Đai kéo, Biscuit, Domino, Pocket hole, Mortise/Tenon… có vẽ chi tiết tỷ lệ 1:1 hoặc 1:2 không? Kích thước lỗ, rãnh, sâu, rộng có chính xác không?
– Góc bo tròn/Chanfre (Radius/Chamfer): Tất cả cạnh tiếp xúc người (mặt bàn, cạnh ghế, tay nắm) có bo góc không? (Thường R2, R3, R5, C2).
– Hướng vân (Grain direction): Có mũi tên chỉ hướng vân trên mọi bộ phận không? (Quan trọng cho Nesting & Thẩm mỹ).
– Mặt đẹp (Face side): Đã chỉ định mặt nào lên máy CNC / mặt nào dán canto / mặt nào ra ngoài không?
E. Kiểm Tra File Gia Công CNC (Nesting/CAM Files)
– File DXF/DWG đã Overkill, Join, Purge chưa?
– Layer đã tách chuẩn: CUT_OUT, CUT_IN, DRILL_5, DRILL_8, DRILL_35, GROOVE, SCRIBE, FACE_DOWN?
– Đường cắt có Lead-in/Lead-out (Đường vào/ra dao) hợp lý không? (Tránh góc vuông 90 độ trên dao nhỏ).
– Tabs (Mỏm giữ tấm) đã đặt đủ, vị trí không cản dao cắt bộ phận khác không?
– Báo cáo Nesting (Cutting plan) có in kèm: Số tấm, Tỷ lệ tận dụng (%), Thời gian cắt ước tính, Danh sách dao cần thiết không?
F. Kiểm Tra An Toàn & Tiêu Chuẩn (Safety & Standards)
– Có góc nhọn (Sharp edges) nào không? (Bắt buộc bo tròn).
– Khoảng hở (Gaps) giữa các bộ phận di chuyển (cửa, hộc, bàn nâng hạ) có an toàn cho ngón tay trẻ em không? (Theo tiêu chuẩn: < 5mm hoặc > 12mm).
– Ổn định tính chống ngửa (Anti-tip) cho tủ cao/bàn cao: Có yêu cầu gắn neo tường (Wall anchor) không? Có vẽ trên bản vẽ không?
9. Công Cụ & Phần Mềm Hỗ Trợ Tạo Bản Vẽ Bàn Ghế Hiệu Quả Nhất Năm 2026
Có thể bạn quan tâm: Bản Lề Ghế Gấp 2026: Hướng Dẫn Chọn Mua, Loại Phân Biệt, Top Dòng Hot Nhất Và Bí Quyết Bảo Quản “sống Sót” Thép
| Nhóm Nhu Cầu | Phần Mềm Đề Xuất (2026) | Ưu Điểm | Nhược Điểm | Chi Phí (Ước tính VNĐ/Năm) |
|---|---|---|---|---|
| Thiết kế 3D Parametric & Bản vẽ 2D chuyên nghiệp | SolidWorks (Premium/Professional) | Parametric mạnh, Weldments/Sheet Metal tuyệt vời cho khung gỗ/kim loại, Drawing tự động cực nhanh, PDM tích hợp. | Đắt, yêu cầu cấu hình máy cao, đường cong học tập dốc. | ~60-100 Triệu (Mua vĩnh viễn) / ~30-50 Tr (Thuê năm/Subscription) |
| Autodesk Fusion 360 | Cloud-based, Parametric + Direct modeling, CAM + Nesting + Simulation + Drawing ALL-IN-ONE. Giá rẻ, cập nhật liên tục. | Cần internet ổn định, Drawing 2D chưa bằng SW, Sheet Metal/Woodworking kém chuyên biệt hơn TopSolid. | ~15-25 Triệu/Năm (Commercial) / Miễn phí (Cá nhân/Startup < 100k$/năm) | |
| TopSolid’Wood / TopSolid’Design | Chuyên ngành Gỗ/Nội thất #1 Châu Âu. Thư viện khớp, phụ kiện, vật liệu, Nesting, CNC code gốc máy (Biesse, Homag, SCM…). Tự động hóa cực cao. | Rất đắt, ít trung tâm đào tạo tại VN, phần cứng yêu cầu cao. | Liên hệ đại lý (Rất cao, dành cho xưởng lớn > 50 người) | |
| SketchUp Pro + LayOut + Plugin (VBO, Profile Builder 3, FlexTools, SketchCut, CutList Bridge) | Dễ học, trực quan, community VN khổng lồ, plugin nội thất dồi dào, LayOut làm bản vẽ 2D đẹp. | Không phải Parametric thuần túy (Dễ sai khi sửa đổi lớn), Cần kỷ luật đặt tên Component/Tag cực kỳ chặt chẽ. | ~3-5 Triệu/Năm (SketchUp Pro) + ~1-3 Triệu/Plugin (Mua 1 lần hoặc sub) | |
| Tối Ưu Cắt (Nesting) & Xuất Code CNC | PolyBoard (Pro / PP) | Chuyên thiết kế tủ/bàn ghế panel, tự động BOM, Cutting list, Nesting, DXF, Code máy. Rất phổ biến VN. | Giao diện cũ, Parametric hạn chế so với CAD 3D. | ~10-20 Triệu (Mua vĩnh viễn) |
| MaxCut / OptiCut / CutList Optimizer | Nesting 2D thuần túy, nhập Excel/DXF, tối ưu tấm rất tốt, giá rẻ. | Không thiết kế 3D, không quản lý phụ kiện phức tạp. | ~2-5 Triệu/Năm | |
| Biesse Rover / Works / B_Solid / Homag WoodWOP / IntelliDivide / SCM Group | Phần mềm gốc máy (OEM), tương thích 100% máy, tính năng nâng cao (Aggregate, Label printing, Barcode). | Chỉ chạy tốt trên máy của hãng đó, đắt, phức tạp. | Đi kèm máy / Mua riêng cao | |
| Quản Lý Dữ Liệu & Hợp Tác (PDM/PLM/Cloud) | Autodesk Fusion 360 (Manage Extension) / Onshape / GrabCAD / SolidWorks PDM | Quản lý phiên bản (Rev), Check-in/Check-out, Phê duyệt, BOM management, Truy cập từ xa. | Chi phí thêm, cần quy trình công ty áp dụng. | Tùy gói |
| AI & Tự Động Hóa (Trend 2026) | Zoo (Text-to-CAD), Meshy/Rodin (Image-to-3D), Veras/Arko.ai (Render), ChatGPT/Claude (Viết Lisp/Script/VBA cho CAD) | Tăng tốc độ khái niệm, render, viết script tự động vẽ khung, khoan lỗ… | Chưa thay thế được kỹ sư thiết kế, cần kiểm soát chặt đầu ra. | Freemium / Subscribe |
10. Mẫu Quy Trình Làm Việc Chuẩn (SOP) Cho Bộ Phận Kỹ Thuật Năm 2026
Để bài viết mang tính thực chiến cao, dưới đây là quy trình SOP (Standard Operating Procedure) rút gọn áp dụng tại nhiều xưởng nội thất hàng đầu VN năm 2026:
- Nhận Yêu Cầu (Input): Nhận file 3D (SketchUp/3ds Max/Revit) hoặc bản vẽ 2D PDF từ Khách hàng/KTS + BQTL (Bảng định giá vật liệu).
- Phân Tích & Khả Thi (Feasibility): KTS Kỹ thuật (Engineer) review: Vật liệu có sẵn không? Khớp nối phù hợp máy móc không? Khó khăn gia công/lắp đặt? -> Phát hành RFI (Request For Information) nếu thiếu/thắc mắc.
- Mô Hình Hóa Chi Tiết (Detail Modeling): Xây dựng model 3D “As-built” (Như thực tế gia công) trên SolidWorks/Fusion/SketchUp. Tách Component theo từng tấm ván, từng bộ phận lắp ráp.
- Tạo Bản Vẽ Thi Công (Shop Drawing): Xuất Layout 2D (A3/A2/A1/A0). In PDF ký tên duyệt (KTS Kỹ thuật -> TL Kỹ thuật -> Giám đốc xưởng).
- Duyệt Bản Vẽ (Approval): Gửi PDF cho Khách hàng/KTS thiết kế duyệt (Sign-off). Không gia công nếu chưa có chữ ký duyệt.
- Lập Trình & Nesting (CAM/Nesting): Import model 3D sang PolyBoard/TopSolid/Cabinet Vision/MaxCut. Setup vật liệu, dao, quy tắc. Chạy Nesting. Check lỗi (Collision, Grain, Face side).
- Xuất Deliverables (Package giao xưởng):
- File Code máy (MPR/BXF/G-code/NC) -> Copy vào USB/Server mạng máy CNC.
- Bản in Nesting Plan (Bố cục cắt tấm) dán tại khu vực cắt.
- BOM Excel (Phân loại: Ván, Phụ kiện, Keo/Vít/Canto, Sơn) -> Giao Kho/Thương mại mua hàng.
- Bản vẽ lắp ráp (Assembly Guide) -> Giao bộ phận Lắp ráp/QC.
- Nhãn dán (Labels) in tem dán cho từng bộ phận sau cắt (Mã phần, Tên, Size, Số lượng, Mã tấm ván).
- Gia Công & QC (Production & QC):
- CNC cắt -> Kiểm tra size mẫu đầu ra (First Article Inspection – FAI) theo bản vẽ.
- Canto -> Khoan thủ công (nếu có) -> Sơn/Sửa màu -> Lắp ráp.
- QC Thành phẩm: Kiểm tra Size, Màu, Bề mặt, Chức năng (Mở/đóng, Nâng hạ, Khóa) -> Đóng gói.
- Lưu Trữ & Cập Nhật (Archiving & As-Built): Lưu toàn bộ file nguồn (3D, 2D, CAM, Code, BOM) lên Server/Cloud theo cấu trúc thư mục chuẩn. Nếu có sửa đổi trên thực tế (As-built) -> Cập nhật model & bản vẽ -> Tăng Rev.
11. Kết Luận: Bản Vẽ Bàn Ghế – Từ “Chi Phí” Trở Thành “Đầu Tư” Năm 2026
Năm 2026, ranh giới giữa “Thiết kế” và “Kỹ thuật/Gia công” đang mờ đi. Một bản vẽ bàn ghế xuất sắc không chỉ là tập hợp các đường nét CAD, mà là dữ liệu số (Digital Twin) chứa đựng tri thức sản xuất: Vật liệu, Khớp nối, Công sai, Dao cắt, Thứ tự lắp, Chi phí, Thời gian.
Việc đầu tư thời gian, phần mềm và nhân sự để xây dựng thư viện bản vẽ chuẩn (Standard Drawing Library), thư viện khối Parametric (Parametric Component Library) và quy trình SOP kiểm tra bản vẽ là đòn bẩy quan trọng nhất để xưởng nội thất Việt Nam:
1. Giảm phế liệu từ 10-15% xuống < 5%.
2. Rút ngắn Lead time sản xuất 30-50% nhờ gia công đúng lần 1 (Right First Time).
3. Chuẩn bị cho tự động hóa: Robot lắp ráp, AGV vận chuyển, AI Quality Control – tất cả đều cần dữ liệu bản vẽ “sạch”, có cấu trúc, chuẩn xác.
Hãy bắt đầu từ hôm nay: Xem lại bộ bản vẽ hiện tại của bạn. Nó có đủ Kích thước cắt vs Thành phẩm, Hệ 32, Hướng vân, Mặt đẹp, Layer CNC, Rev control chưa? Nếu chưa, hãy nâng cấp ngay. Trong năm 2026, “Bản vẽ đúng là sản xuất nhanh, bán tốt, lãi cao”.
Phụ Lục: Danh Sách Từ Viết Tắt & Thuật Ngữ Chuyên Ngành (Glossary 2026)
- BOM (Bill of Materials): Danh sách vật liệu/phụ kiện.
- KD (Knock-Down): Đồ khấu rời, lắp ráp tại chỗ.
- CNC (Computer Numerical Control): Máy điều khiển bằng số.
- Nesting: Tối ưu sắp xếp bộ phận trên tấm ván.
- Kerf: Độ rộng đường cắt (mất mát vật liệu do dao cắt).
- Canto / Edge Banding: Dán cạnh tấm ván.
- Minifix / Camlock: Khớp ốc nắp (Cam) + đai gỗ (Dowel) – phổ biến nhất KD.
- System 32 / 32mm System: Hệ thống lỗ khoan chuẩn Châu Âu (khoảng cách 32mm).
- Face Side / Good Side: Mặt đẹp của tấm ván.
- Grain Direction: Hướng vân gỗ.
- Subframe / Apron: Khung phụ nối chân bàn.
- FAI (First Article Inspection): Kiểm tra mẫu đầu ra.
- RFI (Request For Information): Yêu cầu thông tin bổ sung.
- Rev (Revision): Phiên bản sửa đổi.
- PDM/PLM: Quản lý dữ liệu sản phẩm/Quản lý vòng đời sản phẩm.
- DXF/DWG/STEP/SAT/IGES: Các định dạng file CAD/CAM phổ biến.
- ERP/MES: Hệ thống quản trị nguồn lực doanh nghiệp/Hệ thống thực thi sản xuất.
Bài viết được biên soạn dựa trên thực tế sản xuất, tiêu chuẩn kỹ thuật Việt Nam (TCVN) và Quốc tế (ISO, EN, BIFMA) áp dụng năm 2026, cùng kinh nghiệm triển khai phần mềm CAD/CAM/CNC tại các xưởng nội thất tại Việt Nam. Hy vọng đây là tài liệu tham khảo giá trị cho công việc của bạn.
